Le ramonage des chaudières à tubes de fumée. Machine ROBOTUBE

(chaudières à l'arrêt)
Une autre manière de ramoner efficacement et proprement les chaudières à tubes de fumée.


 LA NECESSITE DE RAMONER

Le nettoyage des chaudières à tubes de fumée fonctionnant au fuel lourd, au charbon (il y en a encore quelques unes en France), ou au bois ou encore des chaudières de récupération installées en aval de process industriels, est une nécessité si l'on veut maintenir les performances de ces générateurs à un niveau optimal.

Il n'existe pratiquement aucun système de nettoyage en marche ; quelques appareils de ramonage à la vapeur ont été installés. Fonctionnant à la vapeur saturée basse pression, leur mise en œuvre avait inévitablement une répercussion immédiate sur la production de la chaudière.

De plus, étant exposés à de très hautes températures, leur entretien est coûteux.

Le nettoyage de ces chaudières est donc le plus souvent effectué chaudières à l'arrêt à l'aide de goupillons montés à l'extrémité de cannes flexibles ou à l'aide de brosses rotatives montées au bout d'un câble lourd, plus ou moins flexible transmettant le mouvement (le moteur restant placé à l'extérieur de la chaudière).


Zoom sur image
L'intervention sera rendu encore plus pénible si elle est effectuée alors que la chaudière est encore chaude. Aux efforts physiques, il faut ajouter les émissions de poussières et le salissement de la chaufferie.

Dans certains cas, la place disponible à l'avant ou à l'arrière de la chaudière est si exiguë que les cannes de ramonage doivent être aboutées les unes aux autres au fur et à mesure qu'elles progressent dans les tubes et démontées de la même façon lorsqu'elles ressortent. Certains faisceaux de tubes ne sont accessibles qu'en passant par un trou d'homme ; manipuler un flexible rotatif dans ces conditions augmente la pénibilité du nettoyage.

Enfin, le recours aux lavages à grande eau est prohibé du fait de la législation concernant les rejets pollués.

 LA SOLUTION


La machine ROBOTUBE, engin non rotatif, supprime tous ces inconvénients. En effet :
  • Elle est trés légère : moins de 2 kilos.
  • Elle progresse seule à l'intérieur des tubes grâce à un système original fonctionnant à l'air comprimé.
  • Elle est trés performante : sa vitesse de progression à l'intérieur normalement sale est de 12 mètres/minute à 5 bars de pression.
  • Elle est trés efficace : les écouvillons spécialement conçus ont un diamètre exactement adapté à celui des tubes à nettoyer.
  • Elle est capable d'intervenir dans tous les tubes d'un diamètre compris entre 40 et 150 millimètres.

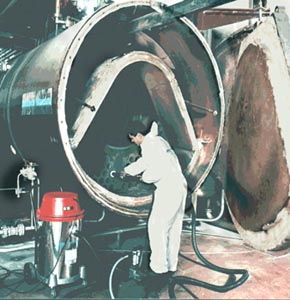

  • Elle améliore notablement les conditions de travail : suppression des efforts physiques et des émissions de poussières. Un raccord spécial permet de brancher un aspirateur qui récupère les poussières au fur et à mesure que la machine progresse à l'intérieur du tube.

 EXEMPLE


Chaudière de 10 MWt constituée de 180 tubes de 60 millimètres de diamètres et de 6 mètres de long :

AVANT : 2,5 jours à deux hommes


Zoom sur image


AUJOURD'HUI : < Moins d'une journée à UN SEUL homme


Zoom sur image

Zoom sur image



Zoom sur image

Zoom sur image


 DESCRIPTION DE LA MACHINE


L'ensemble de ramonage type comprend :
  • Le propulseur pneumatique construit en acier, diamètre du corps 34 millimètres.


    Zoom sur image

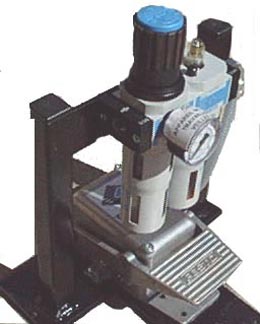

  • L'ensemble de commande avec interrupteur au pied, régulateur de pression d'air, filtre et graisseur.


    Zoom sur image


  • Un flexible armé de 10 mètres de long (sur demande, des flexibles de 15 mètres peuvent être réalisés).
  • Deux écouvillons et un centreur adapté au(x) diamètre(s) des tubes à nettoyer (un centreur est nécessaire dès que le diamètre des tubes est supérieur à 60 millimètres).
  • L'adaptateur spécial pour aspirateur.


    Zoom sur image
